Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-1

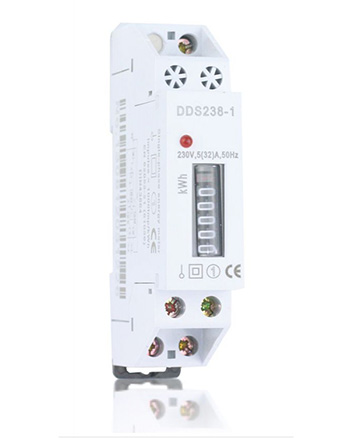

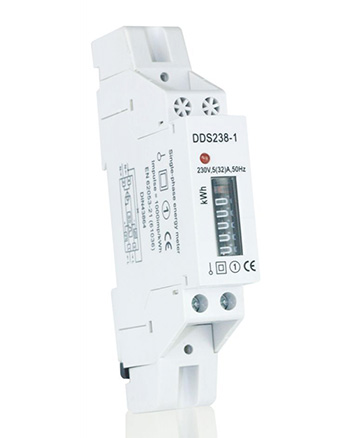

  • Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-1
  • Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-1

D1101A

Pantalla
Registro mecánico

Formato de datos
①XXXXX.X (5 número entero + 1 número decimal)

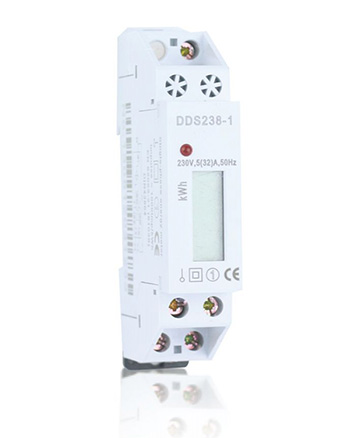

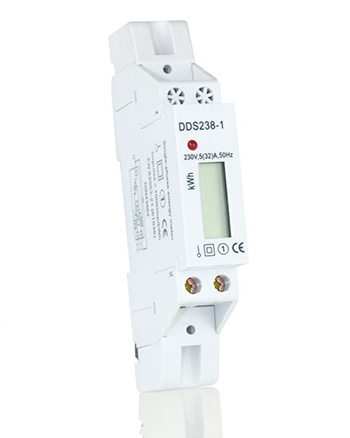

  • Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-1
  • Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-1

D1101L

Pantalla
LCD

Formato de datos
①XXXXXX.X(6 número entero + 1 número decimal)

Descripción
Este tipo de contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Salida de pulso pasivo, cumple con los estándares de DIN43864
3 La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 1P interruptor

Función opcional
Protección de carcasa extendida

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(32),5(30) ,5(40) A
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión Direct type
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA for 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 1000 imp/kWh o 1600imp/kwh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar DIN 43880, IEC62053-21, IEC62052-11

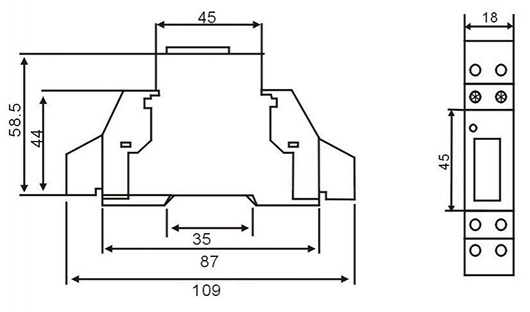

Dimensiones de esbozo(largo, ancho, alto) 18x87x59.5mm (Por defecto) 18x109x59.5mm (cubierta larga de terminal)
Peso Aproximadamente 0.07kg

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

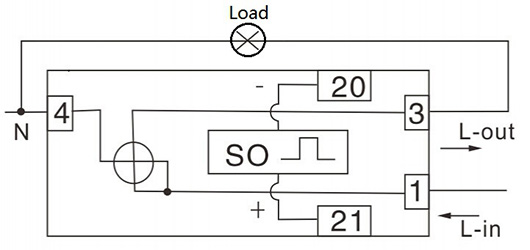

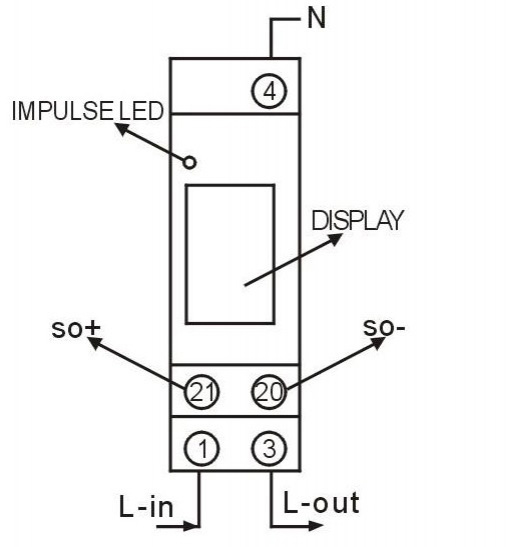

Conexión de cable

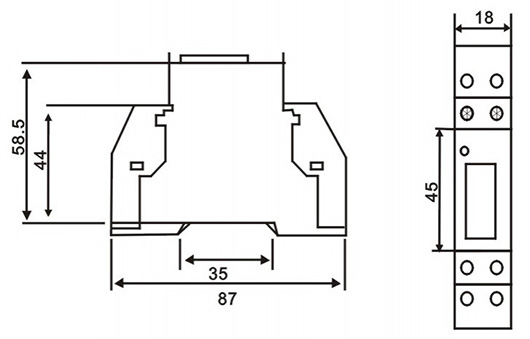

Dimensiones de diseño
