Medidor monofásico estático de vatios-hora

DDS238(E1215A/E1205L)
  • Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)
  • Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)

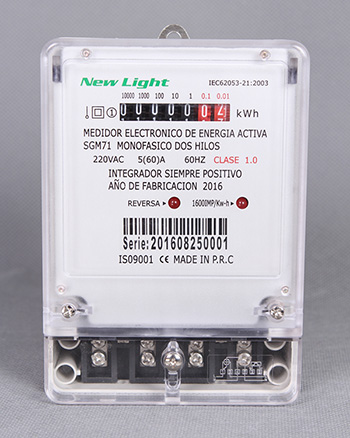

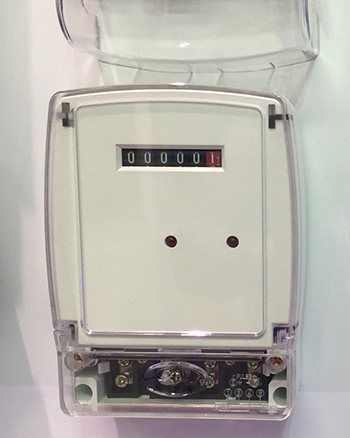

E1215A

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.XX(5 número entero + 2 número decimal) (Por defecto)
②XXXXX.X (5 número entero + 1 número decimal)


Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)

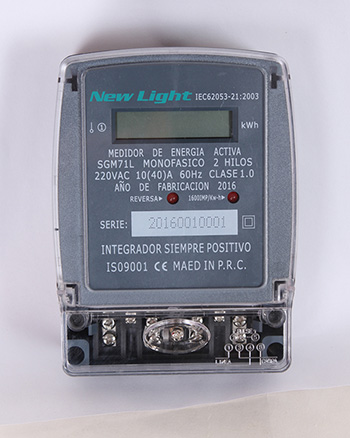

E1205L

Pantalla:
LCD

Formato de datos:
①XXXXXX.X(6 número entero + 1 número decimal)
②XXXXX.XX(5 número entero + 2 número decimal
③XXXXX.X (5 número entero + 1 número decimal)

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(60)A,10(100)A, o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión Directa
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51 o IP54
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar IEC61036, IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2)
Peso Aproximadamente 0.4kg

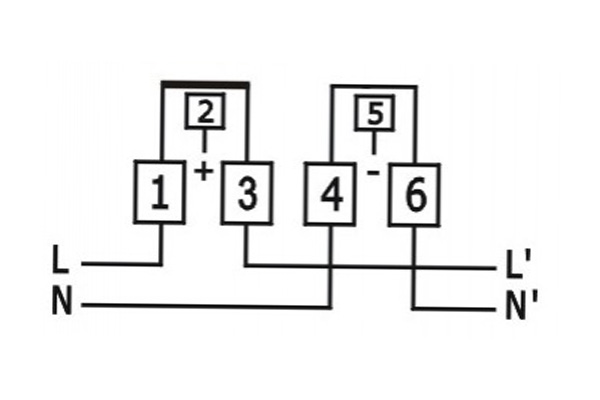

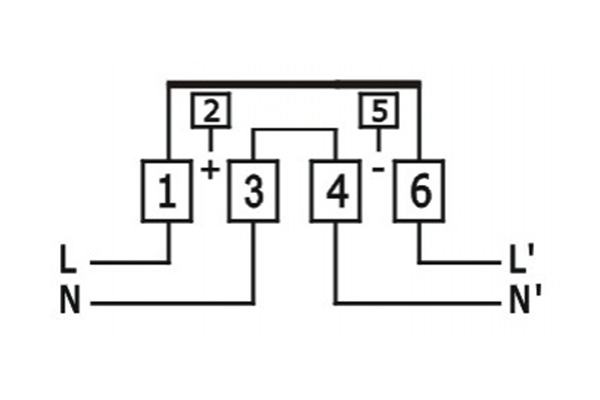

Conexión de cable

  • Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)
  • Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)

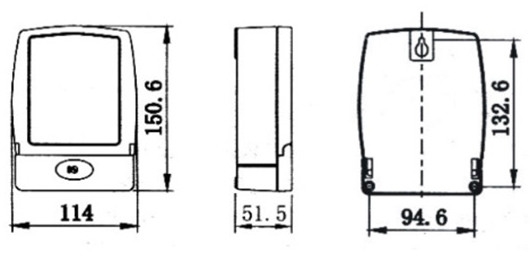

Dimensiones de diseño
Medidor monofásico estático de vatios-hora DDS238(E1215A/E1205L)
