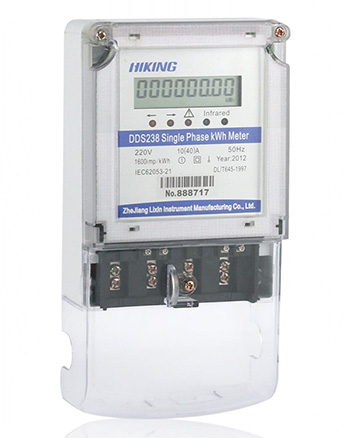

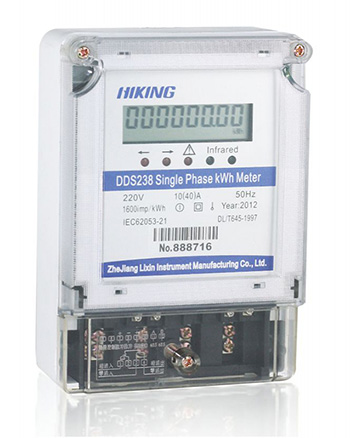

Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables

  • Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables
  • Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables

E1205

Pantalla:
LCD

Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de iluminación inversa.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación, estipulado en MODBUS-RTU y DL/T645-2007.
5. Soportar comunicación por infrarrojos lejanos.
6. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.

Función opcional
1. Visualización de electricidad y alimentación de batería cuando sufrir apagón (puede ser personalizado)
2. Relé integrado y interruptor remoto (puede ser personalizado)
3. sistema de lectura de contador de M-BUS
4. Visualización de electricidad bidireccional, electricidad independiente de avance y retroceso, adecuado para industria fotovoltaica.

Información técnica

Voltage nominal 110V,120V,220V,230,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 10(40)A,5(60)A,10(60)A o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión CT o Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP54
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación RS485 puerto , 1200~9600bps
Puerto infrarojo 1200 bps
Estándar IEC61036, IEC62053-21, IEC62052-11,
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 158x112x58mm (cubierta corta de terminal L1) 222x112x58mm (cubierta larga de terminal L2)
Peso Aproximadamente 0.5kg

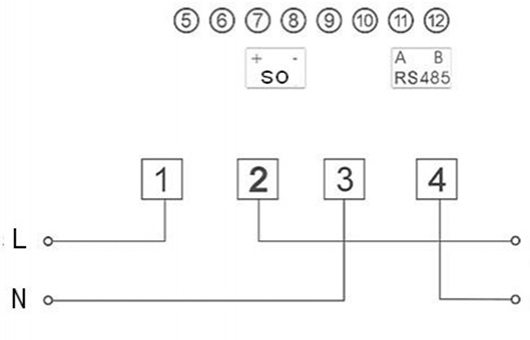

Conexión de cable

Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables

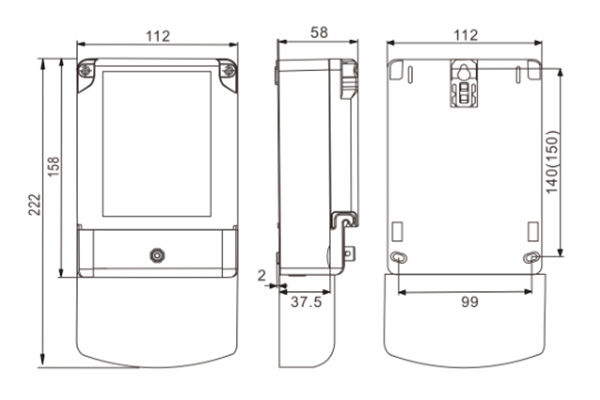

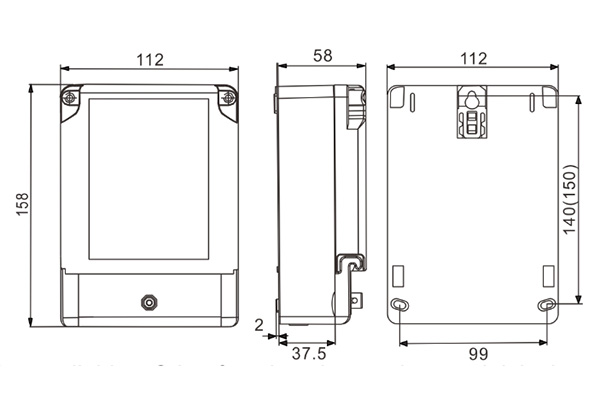

Dimensiones de diseño

  • Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables
  • Medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables
