Medidor monofásico estático de vatios-hora

DDS238(E1216)

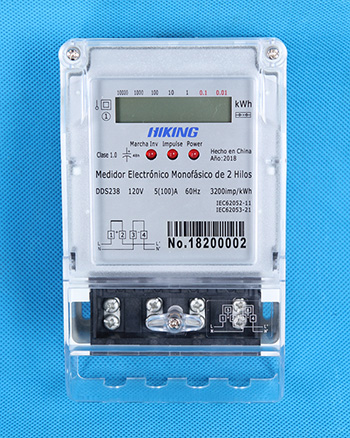

Medidor monofásico estático de vatios-hora DDS238(E1216)

E1216

Pantalla:
LCD

Formato de datos:
①XXXXXX.XX(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX(5 número entero + 2 número decimal)
③XXXXXX.X(6 número entero + 1 número decimal)

Descripción
Este tipo de medidor eléctrico se diseñ a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Detección contra manipulación: el robo de electricidad a través de conexión a tierra, conexión de resistencias de derivación o externa se puede medir con eficacia. Cuando el desequilibrio de carga entre cable potencial y cable neutro es más que12.5%, el medidor medirá la carga mayor. El medidor obtiene tres luces indicadoras para corriente inversa, impulso y robo de electricidad.
3. Interferencia de campo magnético y detección del robo de electricidad
4. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
5. Cáscara de protección II y protección IP54

Función opcional
1. Medida añadida para robo de electricidad a través de cortar el cable neutro.
2. Pantalla de batería no volátil añadida
3. Pantalla de 48-hour supercondensador de corte eléctrico añadida
4. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(60)A,10(100)A, 5(100)A, o necesidad especial
Frecuencia nominal 50Hz or 60Hz
Tipo de conexión Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51 o IP54
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar IEC61036, IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2)
Peso Aproximadamente 0.4kg

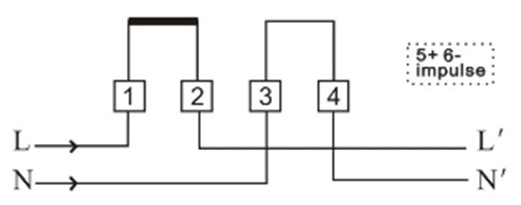

Conexión de cable

Medidor monofásico estático de vatios-hora DDS238(E1216)

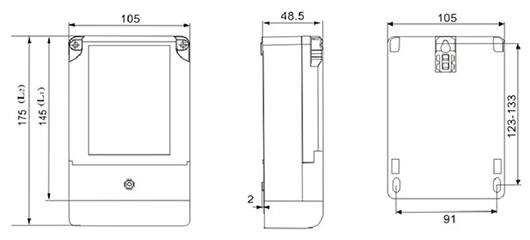

Dimensiones de diseño
Medidor monofásico estático de vatios-hora DDS238(E1216)
