Medidor monofásico estático de vatios-hora

DDS238(E1209/E1210)
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)

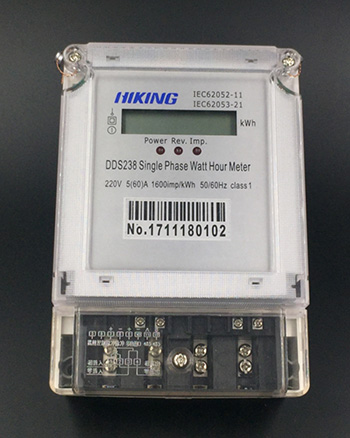

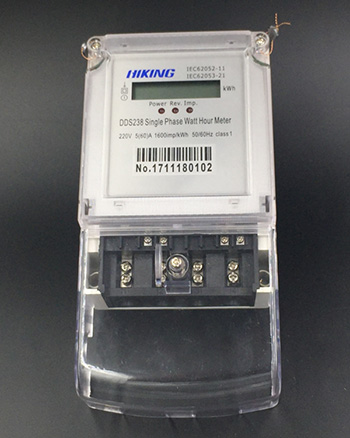

E1209

Pantalla:
LCD

Formato de datos:
①XXXXXX.X(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX(5 número entero + 2 número decimal)
③XXXXX.X(5 número entero + 1 número decimal)


  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)

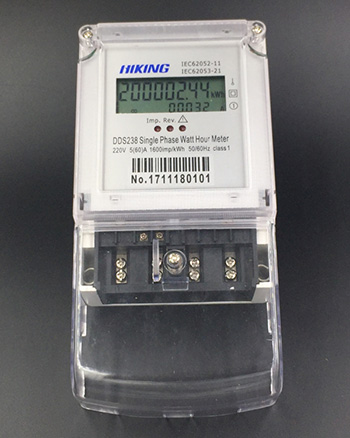

E1210

Pantalla:
LCD

Registro mecánico:
①XXXXXX.X(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX(5 número entero + 2 número decimal)
③XXXXX.X(5 número entero + 1 número decimal)

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Tres luces indicadoras: energía, corriente inversa y impulso.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Cáscara de protección II y protección IP54

Función opcional
1. Detección contra manipulación: el robo de electricidad a través de conexión a tierra, conexión de resistencias de derivación o externa se puede medir con eficacia. Cuando el desequilibrio de carga entre cable potencial y cable neutro es más que12.5%, el medidor medirá la carga mayor. El medidor obtiene tres luces indicadoras para corriente inversa, impulso y robo de electricidad. (sólo E1210)
2. Medida añadida para robo de electricidad a través de cortar el cable neutro. ((sólo E1210)

Información técnica

Voltage nominal 110V,120V,220V,230,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(60)A,10(100)A, o necesidad especial
Frecuencia nominal 50Hz or 60Hz
Tipo de conexión Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51 o IP54
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar IEC61036, IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 158x112x58mm (cubierta corta de terminal L1) 222x112x58mm (cubierta larga de terminal L2)
Peso Aproximadamente 0.4kg

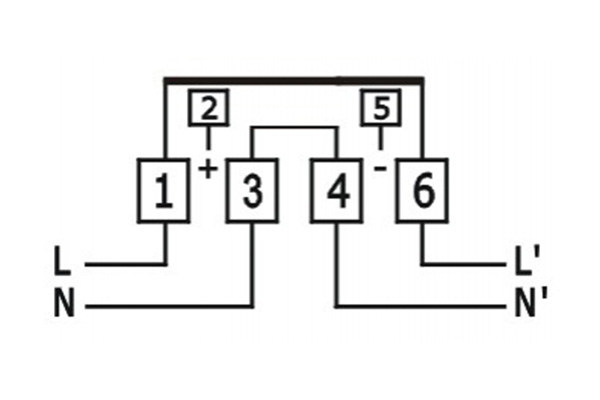

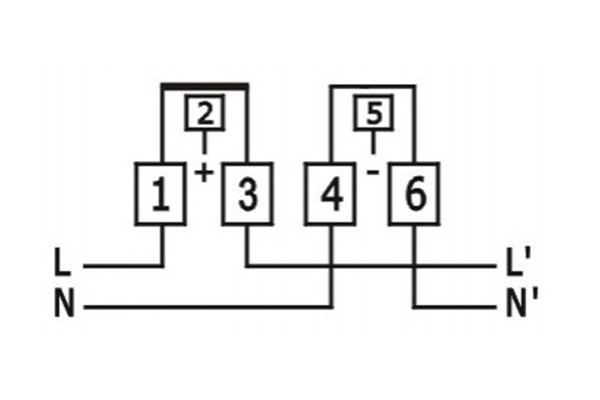

Conexión de cable

  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)

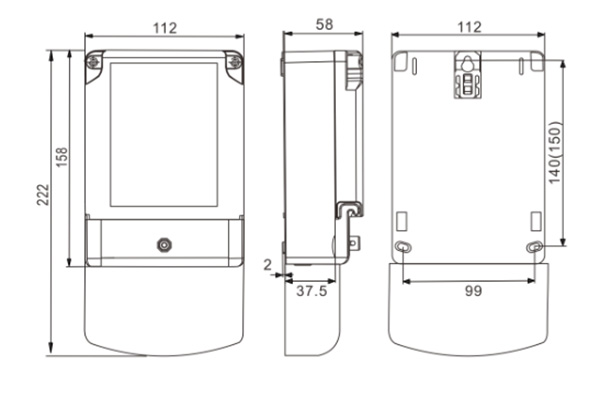

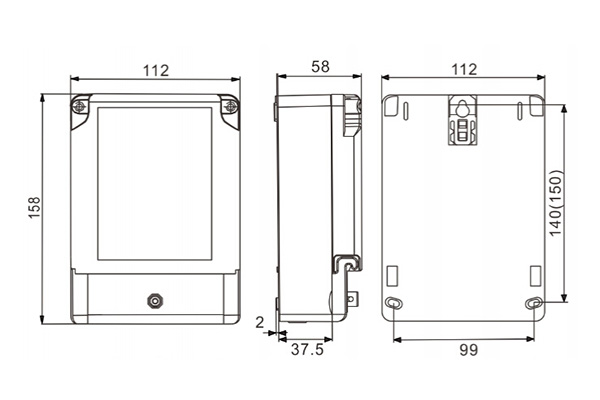

Dimensiones de diseño
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)
  • Medidor monofásico estático de vatios-hora DDS238(E1209/E1210)
