Medidor monofásico estático de vatios-hora

DDS238(E1207/E1208)
Medidor monofásico estático de vatios-hora DDS238(E1207/E1208)

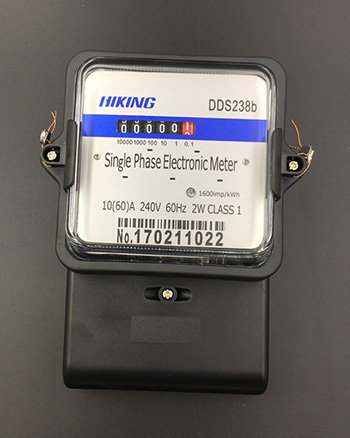

E1207

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)

Con válvula de retención
Medidor monofásico estático de vatios-hora DDS238(E1207/E1208)

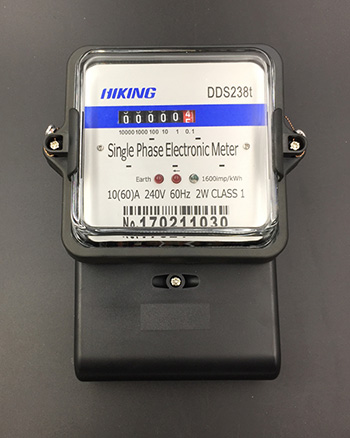

E1208

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Cáscara de protección II y protección IP54, caja de la base de baquelita, tapa de cristal, caja de conexión en ABS.

Función opcional
Detección contra manipulación: el robo de electricidad a través de conexión a tierra, conexión de resistencias de derivación o externa se puede medir con eficacia. Cuando el desequilibrio de carga entre cable potencial y cable neutro es más que12.5%, el medidor medirá la carga mayor. El medidor obtiene tres luces indicadoras para corriente inversa, impulso y robo de electricidad. (sólo E1208)

Información técnica

Voltage nominal 240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 10(60)A
Frecuencia nominal 60Hz+5%
Tipo de conexión Directa
Pantalla Registro mecánico
Clase de precisión 1.0
Consumo de energía < 2W/10VA
Corriente de arranque 0.004Ib
Constante 1600 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Sobrecorriente de tiempo corto 2000A
Consumo de energía
Circuito de voltaje 《1W/5VA
circuito de corriente <0.2VA
Resistencia AC 4000V/25mA por 60 sec
Resistencia de voltage 1.2/50us pulso forma de onda 6KV
Estándar IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~75℃
Temperatura de almacenamiento -40℃~80℃
Dimensiones de esbozo(largo, ancho, alto) 189x150x73mm (cubierta larga de terminal)

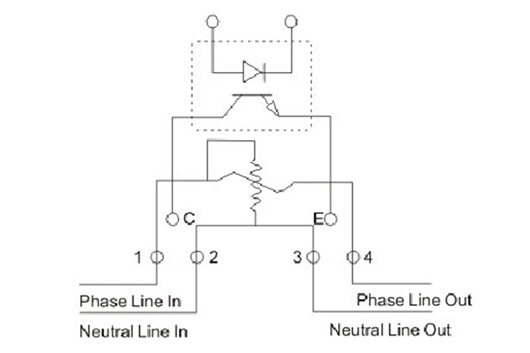

Conexión de cable

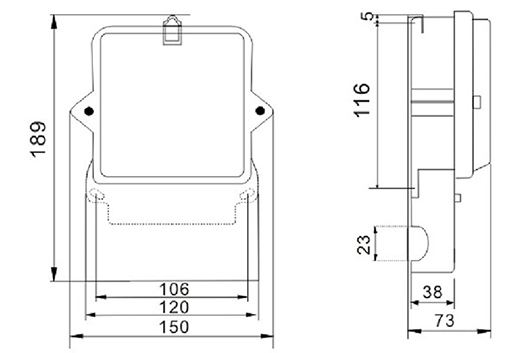

Dimensiones de diseño
