Contador monofásico multifunción de carril DIN de vatios-hora

DDS238-4 ZN/S(D1403)

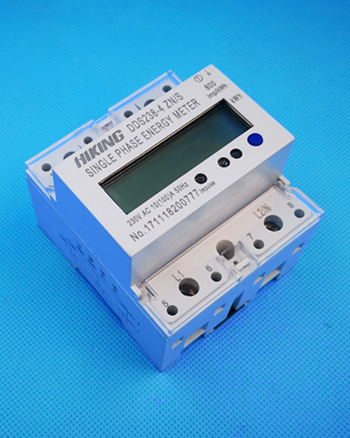

Contador monofásico multifunción de carril DIN de vatios-hora DDS238-4 ZN/S(D1403)

D1403

Pantalla:
LCD

Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)

Descripción
Se diseña para medir energía activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con el estándar internacional de IEC62053-21.

Características
1. Pulsando el botón, pantalla con iluminación de fondo está disponible.
2. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
3. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles
4. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia
5. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación. La velocidad de transmisión de comunicación de datos es 1200bps~9600bps, estipulado en MODBUS-RTU.
7. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
8. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 2P interruptor.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(60)A, 10(100)A, o necesidad especial
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 0.5W/8VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 800~3200 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación Puerto RS485 , velocidad en baudios 1200~9600 bps , defecto es 9600bps , dirección 1~247, ninguna paridad , bits de parada 1 , bits de datos 8 .
Estándar DIN 43880, IEC62053-21, IEC62052-11,MODBUS-RTU
Dimensiones de esbozo(largo, ancho, alto) 75x88x73mm
Peso Aproximadamente 0.18kg

Precisión

Voltage 0.5%
Corriente 0.5%
Factor de potencia 1%
Energía activa ±1%
Energía reactiva ±2%
Energía active (kWh) Clase 1.0

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

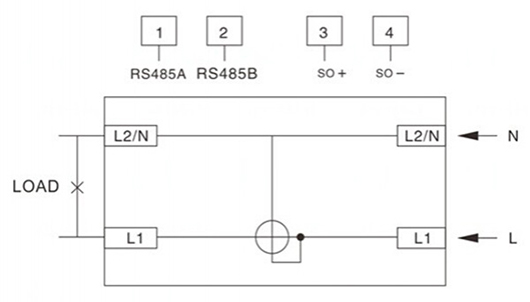

Conexión de cable

Contador monofásico multifunción de carril DIN de vatios-hora DDS238-4 ZN/S(D1403)

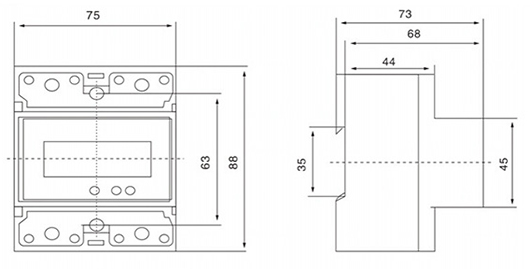

Dimensiones de diseño

Contador monofásico multifunción de carril DIN de vatios-hora DDS238-4 ZN/S(D1403)
