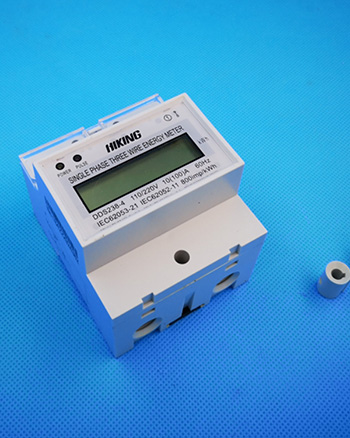

Contador monofásico de carril DIN de vatios-hora DDS238-4(D1410)

DDS238-4(D1410)
  • Contador monofásico de carril DIN de vatios-hora DDS238-4(D1410)
  • Contador monofásico de carril DIN de vatios-hora DDS238-4(D1410)

D1410

Pantalla:
LCD

Formato de datos:
① XXXXXX.X(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2 número decimal)

Descripción
Se diseña para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con el estándar internacional de IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total
2. Luz indicadora de energía inversa
3. Salida de pulso pasivo, cumple con los estándares de DIN43864
4. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
5. La anchura del medidor es sólo 75mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.

Información técnica

Voltage nominal 110/220V o 120/240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 10(100)A o necesidad especial
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión CT
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP51
Constante 800~1600 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación DIN 43880, IEC62053-21, IEC62052-11
Estándar 88x75x73mm
Dimensiones de esbozo(largo, ancho, alto) Aproximadamente 0.3kg
Peso

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

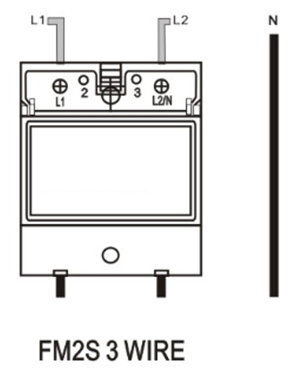

Conexión de cable

Contador monofásico de carril DIN de vatios-hora DDS238-4(D1410)

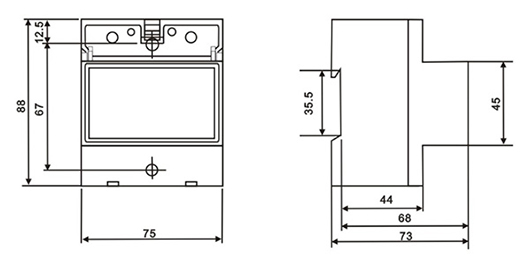

Dimensiones de diseño

Contador monofásico de carril DIN de vatios-hora DDS238-4(D1410)
