Contador monofásico de carril DIN de vatios-hora

DDS238-1 SW(D1103)

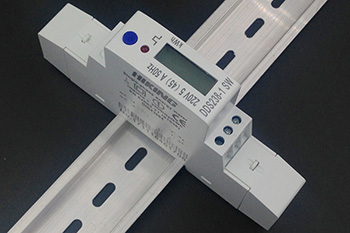

Contador monofásico de carril DIN de vatios-hora DDS238-1 SW(D1103)

D1103

Pantalla:
LCD

Formato de datos:
①XXXXXX.X(6 número entero + 1 número decimal) (Por defecto)

Descripción
Es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21.

Características
1. Pulsando el botón, pantalla con iluminación de fondo está disponible.
2. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
3. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia
4. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
5. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles
6. Salida de pulso pasivo, cumple con los estándares de DIN43864.
7. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 1P interruptor.

Función opcional
Medición fotovoltaica, visualización de electricidad bidireccional, visualización de energía de avance o de retrosero independiente.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(40)A,5(45)
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP51
Constante 2000 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms 5~27VDC , entrada de corriente máxima 27mA DC
Estándar DIN 43880, IEC62053-21, IEC62052-11
Dimensiones de esbozo(largo, ancho, alto) 119x18x62mm (cubierta larga de terminal)
Peso Aproximadamente 0.08kg

Precisión

Voltage 0.5%
Corriente 0.5%
Frecuencia 0.5%
Factor de potencia 1%
Energía activa ±1%
Energía reactiva ±2%
Energía active (kWh) Clase 1.0

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

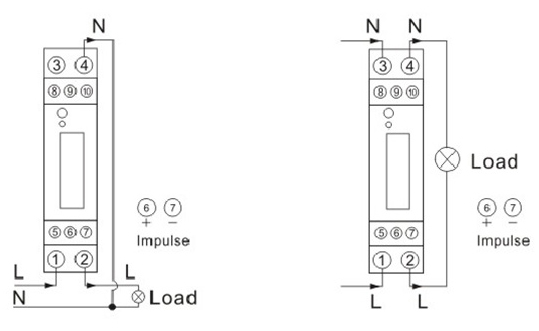

Conexión de cable

Contador monofásico de carril DIN de vatios-hora DDS238-1 SW(D1103)

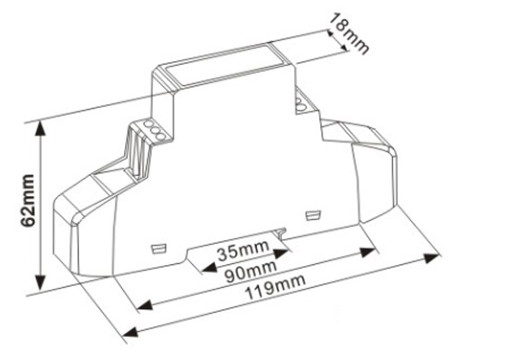

Dimensiones de diseño

Contador monofásico de carril DIN de vatios-hora DDS238-1 SW(D1103)
