Medidor de energía monofásico de carril Din DDS238-4 (B)

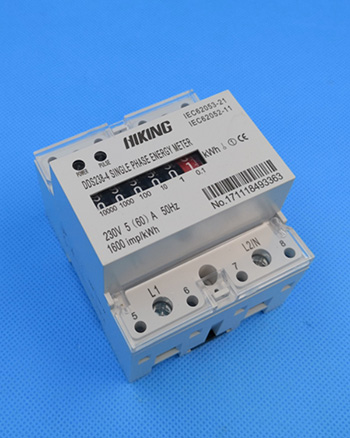

Medidor de energía monofásico de carril Din DDS238-4 (B)

D1401A

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)


Con válvula de retención

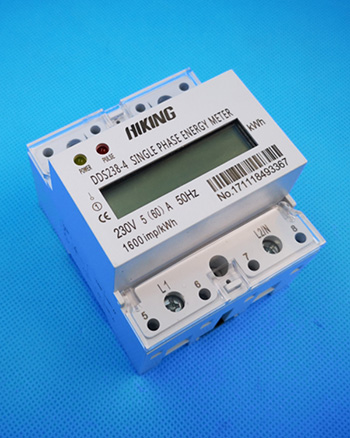

Medidor de energía monofásico de carril Din DDS238-4 (B)

D1401L

Pantalla:
LCD

Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2número decimal)

Descripción
Este tipo de contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de iluminación de energía
3. Salida de pulso pasivo, cumple con los estándares de DIN43864
4. La anchura del medidor es sólo 75mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 1.5(6)A,5(30)A,10(40)A,5(60)A,10(100)A o necesidad especial
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión Directa
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 800~3200 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar DIN 43880, IEC62053-21, IEC62052-11
Dimensiones de esbozo(largo, ancho, alto) 88x75x73mm
Peso Aproximadamente 0.3kg

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

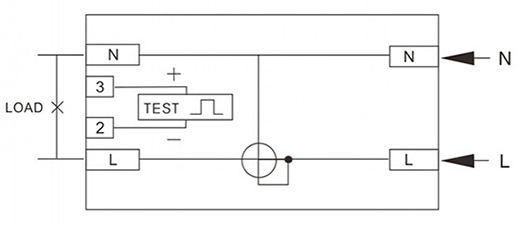

Conexión de cable

Medidor de energía monofásico de carril Din DDS238-4 (B)

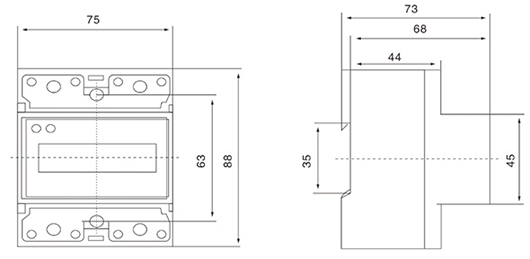

Dimensiones de diseño

Medidor de energía monofásico de carril Din DDS238-4 (B)
