Medidor monofásico estático de vatios-hora

DDS238(E1203A/E1203L/E1206)
  • Medidor monofásico estático de vatios-hora DDS238(E1203A/E1203L/E1206)
  • Medidor monofásico estático de vatios-hora DDS238(E1203A/E1203L/E1206)

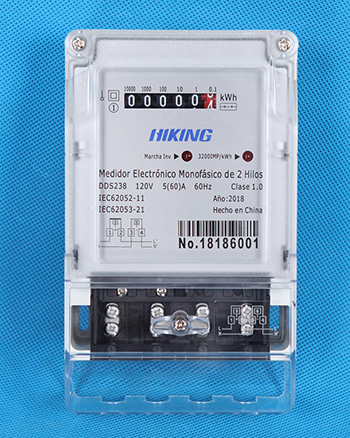

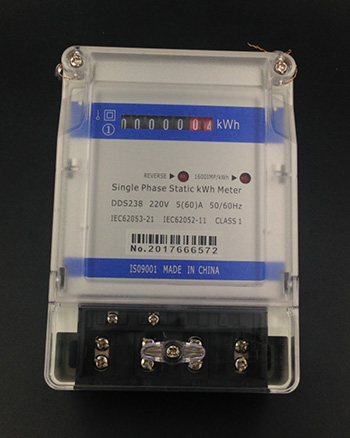

E1203A

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal) (Por defecto)
②XXXXXX.X (6 número entero + 1 número decimal)


Con válvula de retención
Medidor monofásico estático de vatios-hora DDS238(E1203A/E1203L/E1206)

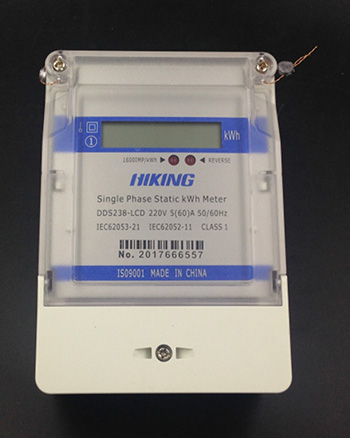

E1203L

Pantalla:
LCD

Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.X (5 número entero + 2 número decimal)
③XXXXX.X (5 número entero + 1 número decimal)


Medidor monofásico estático de vatios-hora DDS238(E1203A/E1203L/E1206)

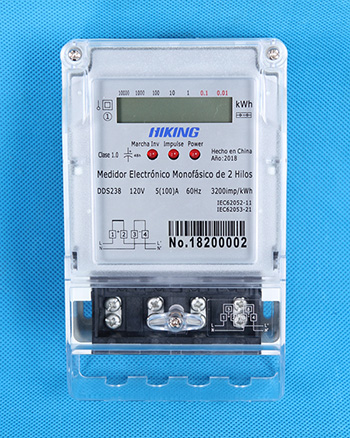

E1206

Pantalla:
LCD

Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.X (5 número entero + 2 número decimal)
③XXXXX.X (5 número entero + 1 número decimal)

Descripción
Los tres tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Dos tipos de cáscara disponibles: Protección I o Protección II.

Función opcional
1. Pantalla de electricidad bidireccional, electricidad de avance y retroceso se muestra de manera independiente. (sólo E1206)
2. Pantalla de batería no volátil (sólo E1203L) añadida.
3. Pantalla de 48-hour supercondensador de corte eléctrico (sóloE1203L) añadida.
4. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado.

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 1.5(6)A,10(40)A,5(60)A,10(100)A, o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión CT o Directa
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51 o IP54
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar IEC61036, IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2)
Peso Aproximadamente 0.4kg

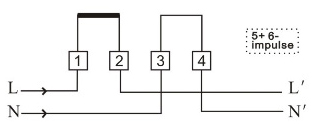

Conexión de cable

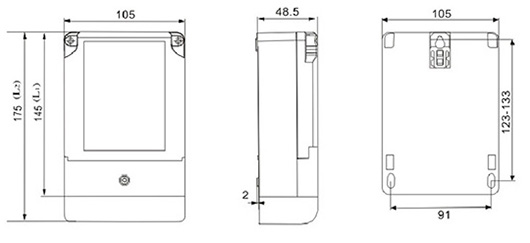

Dimensiones de diseño
