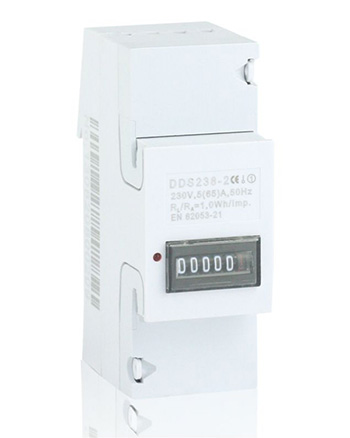

Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-2

Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-2

D1201

Pantalla :
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)

Descripción
Este medidor eléctrico se aplica a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Salida de pulso pasivo, cumple con los estándares de DIN43864
3. La anchura del medidor es sólo 36mm. Instalación de carril DIN de 35mm. Forma similar como 2P interruptor

Función opcional
Protección de carcasa extendida

Información técnica

Voltage nominal 110V,120V,220V,230,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(65)A,5(60)
Frecuencia nominal 50Hz or 60Hz +10%
Tipo de conexión Directa
Pantalla Registro mecánico
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 1000 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar DIN 43880, IEC62053-21, IEC62052-11
Dimensiones de esbozo(largo, ancho, alto) 90x35x60mm
Peso Aproximadamente 0.13kg

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

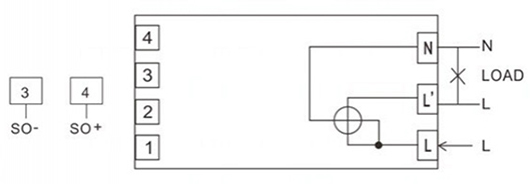

Conexión de cable

Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-2

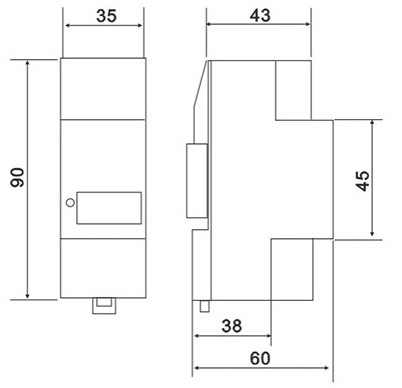

Dimensiones de diseño

Medidor eléctrico monofásico de vatios-hora de Carril DIN DDS238-2
