Medidor eléctrico monofásico de vatios hora DDS238 tipo auto protección dos cables

Medidor eléctrico monofásico de vatios hora DDS238 tipo auto protección dos cables
DMA201
DMA202

Medidor eléctrico monofásico de vatios hora DDS238 tipo auto protección dos cables

Los medidores eléctricos monofásicos de vatios hora DDS238 incluyen al medidor de energía monofásico de vatios hora DDS238 tres cables, el medidor eléctrico monofásico de vatios hora DDS238 tipo RS485 dos cables, así como el medidor eléctrico monofásico de vatios hora DDS238 tipo auto protección dos cables.

El medidor eléctrico monofásico de vatios hora DDS238 tipo auto protección dos cables se caracteriza por las ventajas que aparecen a continuación.
1. Esta clase de medidor eléctrico de vatios hora es capaz de medir la energía que se pierde por conexión inversa, conexión a tierra, así como la conexión al cable de alta tensión.
2. Es capaz de indicar la corriente, voltaje, potencia, y la demanda de electricidad.

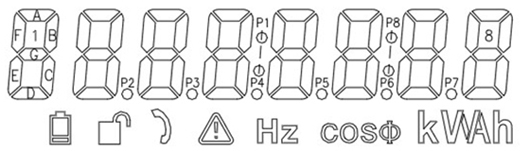

Visualizador de secuencia y de la información Formato de visualización
1 Energía activa KVH (kilovatios/hora) XXXXXX.XX
2 Corriente real A XX.XXX
3 Corriente real A XXX.X
4 Potencia real KV XX.XXXX
5 Demanda máxima durante periodos de 15 minutos KV dXX.XXXX

Indicación LED Formato de visualización
1 Impulso El indicador de impulso centelleará mientras el medidor está en operación.
2 Inversión El indicador de inversión se iluminará cuando los circuitos de fase o neutrales entrantes y salientes se intercambien.
3 Interferencia El indicador de interferencia se encenderá cuando la diferencia entre la fase de carga y la carga neutral excedan el 12.5%, así como cuando la potencia sobrepase los 40V. (Tal como la conexión a tierra o pérdida de la línea neutral, etc.)

Nota: La condición normal es Ip=In (Ip es la fase de corriente, In es la corriente neutral)

Condiciones de interferencia Estado del medidor
1 Circuitos de entrada y de salida se intercambian/ intercambio Medición
2 Cables de fase y neutros se intercambian Medición
3 El entrante neutral está desconectado, mientras el saliente neutral y la carga son conectados a tierra. Medición
4 El entrante neutral es desconectado, mientas el saliente neutral es conectado a tierra por medio del resistor y la carga es conectada a tierra. Medición
5 El entrante neutral es conectado, mientras el saliente neutral es conectado a tierra mediante el resistor y la carga es conectada a tierra. Medición
6 Cables de fase y neutros se intercambian y la carga es conectada a tierra. Medición
7 Los circuitos de entrada y salida (fase y neutral) se intercambian y la carga es conectada a tierra. Medición
8 Circuitos de entrada y salida (fase o neutral) se intercambian, y la carga se conecta a tierra. Medición
9 Circuitos de entrada y salida (fase o neutral) se intercambian, y la carga se conecta a tierra por medio del resistor. Medición
10 Los circuitos de fase entrante y saliente así como la línea neutral todas se encuentran desconectados. Medición

Nuestro medidor de auto protección puede continuar el registro de la energía activa con precisión incluso cuando las conexiones de suministro y carga se han invertido. Para evitar el flujo invertido de corriente de carga en el medidor, parcial o totalmente, a través de la tierra, la conexión de carga se reconecta. Entonces, nuestro producto no es sensible a la carga a través de la tierra sin tener en cuenta la fase de conexión neutral. Continuará el registro, incluso si la conexión neutral se pierde de cualquiera de las fuentes, carga o fuente, o ambas al mismo tiempo.

Sin embargo, en estos casos, la corriente de inicio del medidor no deberá sobrepasar 1amp. Las mediciones no se ven afectadas por toda clase de condiciones de interferencia conocidas que incluyen la carga a tierra, el flujo inverso de potencia, y la perdida de las condiciones neutrales de las fuentes de carga. En consecuencia, toda la medición de energía eléctrica realizada por nuestro producto será agrupada con la energía activa.

Especificación de conformidad y cumplimiento de la norma.

Artículo: Medidor electrónico monofásico DDS238-A
Datos técnicos Especificaciones
Nombre de la compañía ZHEJIANG LIXIN INSTRUMENT MANUFACTURING CO., LTD.
País de origen CHINA
Catálogo/Número de modelo DDS238-A
1) Tipo Electrónico
2) Lugar de instalación Exteriores
3) Sistema de circuito 1-Fase (monofásico), 2-Alambres
4) Medición de voltaje 240V
5) Rango de variación del voltaje -20% a 15% (voltaje de referencia)
6) Medición de corriente 10(60)A
7) Corriente de arranque 40mA
8) Frecuencia 60Hz (±5%)
9) Clase Clase-1 (IEC 62052-11 / 62053-21)
10)Elementos de medición Energía (KVH); corriente (A); voltaje (V); potencia (KV); demanda máxima (KV)
11) Mecanismo de registro LCD, 8 dígitos incluyendo 2 decimales. Altura de dígito 9mm; ancho 4.5mm; LCD duración 15 años.
La pantalla LCD puede agregar una pantalla de retro iluminación para facilitar la lectura de los parámetros de visualización en condiciones de poca iluminación.
12) Copia de seguridad durante un corte de suministro/ o anomalías La batería de litio no recargable libre de mantenimiento permite la visualización de los valores de registro durante fallas de alimentación en la red.
13) Duración de la batería El periodo útil mínimo de la batería es de 15 (quince) años
15) Consumo de potencia en voltaje Ckt. Sin sobrepasar 1 V / 7.5 VA
16) Consumo de potencia en circuito Ckt. Sin sobrepasar 1.0 VA
17) Estuche del medidor Policarbonato reforzado/ materiales de ingeniería, no extraíble.
18) Base del medidor Policarbonato reforzado/ materiales de ingeniería, no extraíble.
19) Cubierta de terminales Policarbonato reforzado/ materiales de ingeniería, no extraíble.
20) Conexión de cable LNNL
