Inicio >> Productos >> Medidores eléctricos >> Medidor prepago bifásico >> Medidor prepago estático bifásico trifilar de vatios-hora DSS238(E2302A/E2302L)

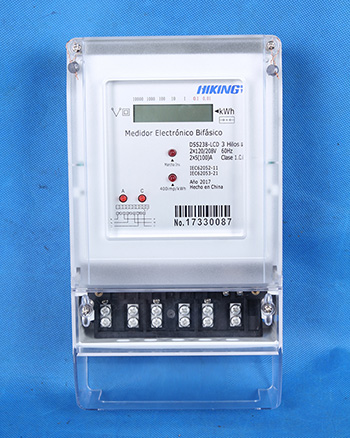

Descripción
Este medidor eléctrico se aplica a medir energía eléctrica activa bifásica trifilar de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
3. Indicador de iluminación LED de pérdida de fase
4. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor bifásica trifilar se cortan
5. Dos tipos de cáscara disponibles: Protección I o Protección II.

Función opcional
1. Pantalla de electricidad bidireccional, electricidad de avance y retroceso se muesta de manera independiente. (sólo E2302L)
2. Pantalla de batería no volátil (sólo E2302L) añadida
3. Pantalla de 48-hour supercondensador de corte eléctrico (sóloE2302L) añadida.
4. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado
5. Corriente trifásica integrada y gancho de enlace de voltaje, diseño de sello de seguridad equipotencial.

Información técnica

Voltage nominal	DSS238 trifásico trifilar (bifásico trifilar) 3x220V 2x120/208V
Rango de voltage funcionamiento	0.8～1.2Un
Corriente nominal	10(40)A,5(60)A,10(100)A, o necesidad especial
Frecuencia nominal	50Hz o 60Hz
Tipo de conexión	Directa

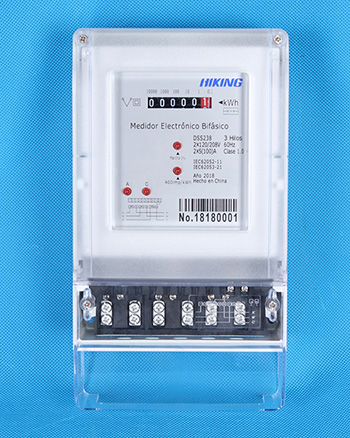

Pantalla	Registro mecánico o LCD
Clase de precisión	Clase activo 1.0
Consumo de energía	< 1W/10VA
Corriente de arranque	0.004Ib
Resistencia de AC	4000V/25mA por 60 sec
Voltage de impulso	6kV 1.2μs forma de onda
Grado de protección IP	IP51
Constante	400～6400 imp/kWh
Pulso de salida	Pulso pasivo, pulso ancho de 80+5 ms
Estándar	IEC62053-21, IEC62052-11
Temperatura de funcionamiento	-30℃～70℃
Dimensiones de esbozo(largo, ancho, alto)	215x145x69mm (cubierta corta de terminal L1) 260x145x69mm (cubierta larga de terminal L2)
Peso	Aproximadamente 0.9kg
País exportador	Perú, Ecuador, Colombia, Brasil

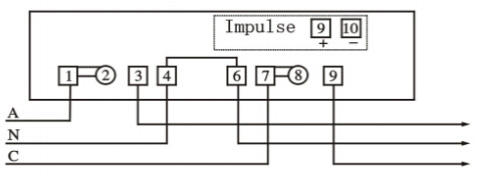

Conexión de cable

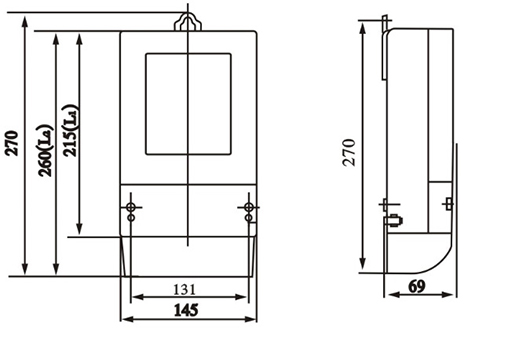

Dimensiones de diseño
