Medidor trifásico de vatios hora

DTS (S) 238 RS485

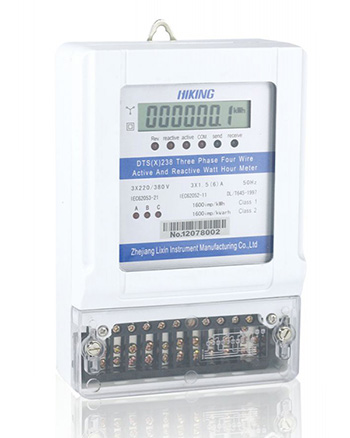

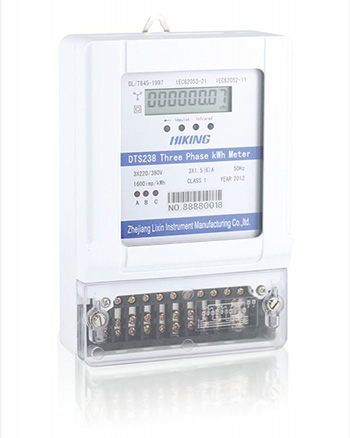

  • Medidor trifásico de vatios hora DTS (S) 238 RS485
  • Medidor trifásico de vatios hora DTS (S) 238 RS485

E3402

Pantalla:
Registro mecánico

Formato de datos:
① XXXXXX.XX (6 número entero + 2 número decimal)

Descripción
Este tipo de medidor eléctrico se utiliza a medir energía eléctrica activa trifásica de cuatro hilos de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11. Meter reading can be achieved by RS485 communication network. Lectura del contador se puede realizar a través de red de comunicaciones de RS485.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Electricidad inversa se medirá. Indicador de iluminación inversa disponible.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Indicador de iluminación LED de pérdida de fase.
5. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se cortan.
6. Trifásico corriente en tiempo real, voltage, energía active, energía reactiva, factores de potencia y visualización de medición de frecuencia y puerto de comunicación de datos RS 485, compatible con acuerdos de DL/T645-2007y MODBUS-RTU.
7. Comunicación por infrarrojo lejano disponible.
8. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
9. Dos tipos de cáscara disponibles: Protección I o Protección II.

Función opcional
1. Consumo de electricidad se muestra cuando sufre apagón
2. Interruptor remoto incorporado
3. Sistema de lectura de medidor M-BUS
4. Visualización de electricidad bidireccional, electricidad de avance o de retroceso independiente, adecuado para industria fotovoltaica

Información técnica

Voltage nominal DTS238-7 ZN/S trifásico de 4 hilos 3x127/220V , 3x120/208V , 3x220/380V, 3x230/400V , 3x240/415V
DSS238-7 ZN/S trifásico de 3 hilos (bifásico de 3 hilos) 2x120/208V , 2x127/220 , 3x220V , 3x380V , , 3X100V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5A/CT,1.5(6)A,5(30)A,10(40)A,5(60)A,20(80)A,20(100)A, 30(100)A o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión CT o Directa
Pantalla LCD
Clase de precisión Clase activo 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51 o IP54
Constante 400~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación RS485 puerto , 1200~9600bps
Puerto infrarrojo 1200 bps
Estándar IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 215x145x69mm (cubierta corta de terminal L1) 260x145x69mm (cubierta larga de terminal L2)
Peso Aproximadamente 1.3kg

Conexión de cable

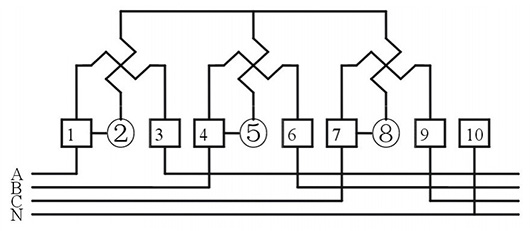

(1) Conexión directa de trifásico de cuatro hilos
Medidor trifásico de vatios hora DTS (S) 238 RS485

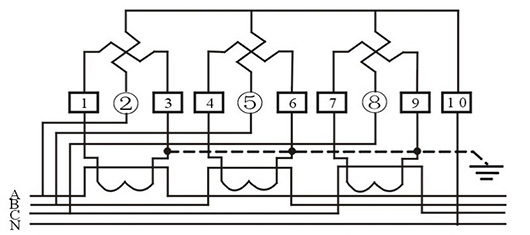

(2) Trifásico de cuatro hilos a través de conexión de transformador de corriente
Medidor trifásico de vatios hora DTS (S) 238 RS485

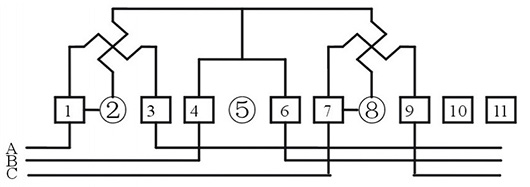

(3) Conexión directa de trifásico de tres hilos
Medidor trifásico de vatios hora DTS (S) 238 RS485

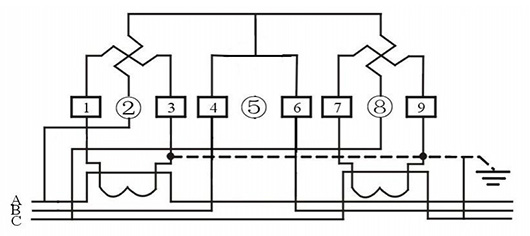

(4) Trifásico de tres hilos a través de conexión de transformador de corriente
Medidor trifásico de vatios hora DTS (S) 238 RS485

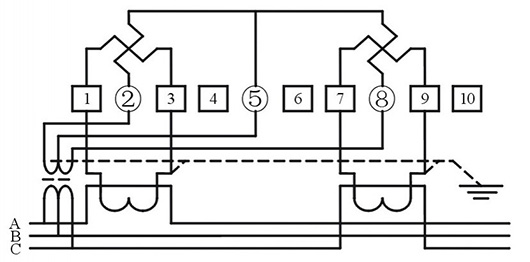

(5) Trifásico de cuatro hilos a través de conexión de transformador de corriente o transformador de voltage
Medidor trifásico de vatios hora DTS (S) 238 RS485

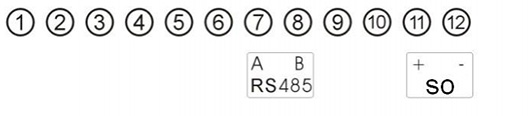

(6) Diagrama de función terminal
Medidor trifásico de vatios hora DTS (S) 238 RS485

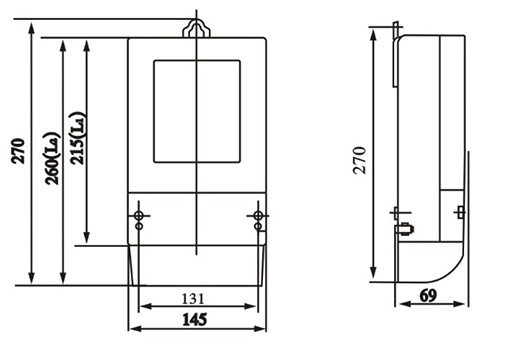

Dimensiones de diseño

Medidor trifásico de vatios hora DTS (S) 238 RS485
